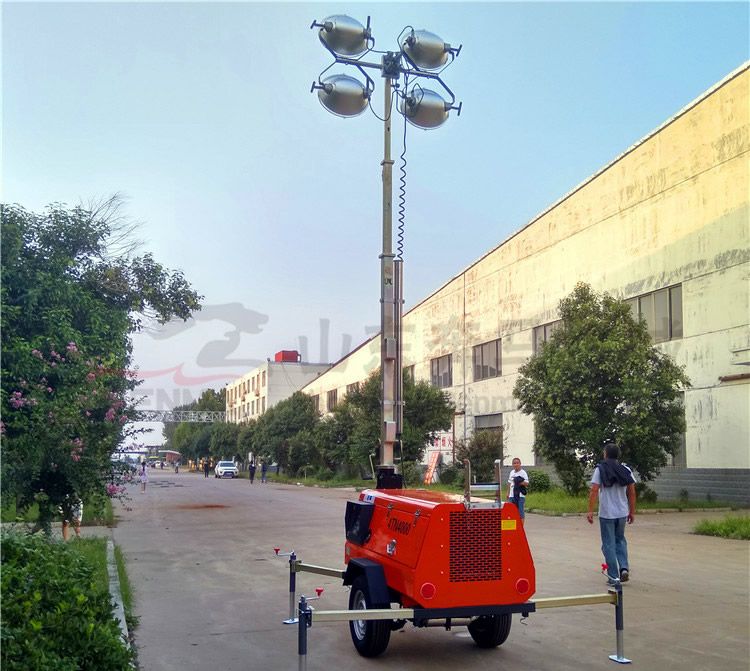

移動照明車主要應用于戶外作業，搶險救災，道路檢修，應急照明等，升降方式分為：氣動式升降、液壓式升降、手遙式升降三類。照明角度分為：遙控控制運臺上下、左右270度旋轉，及手控?zé)艟叩纳舷?、左右照射角度。移動方式：主要是在發電機下面裝上一個底板再固定上四個輪子，便于攜帶移動，有手推照明車與拖車照明車兩種，使用方法如下：
1、安裝U型支架
打開車體側門,拆除車體尾部安裝位置上的內六角螺釘。
將U型支架豎立在車體尾部的安裝位置,U型支架的定位銷位于左側。
用內六角螺釘將U型支架固定在車體尾部。
2、安裝拖桿
用支撐物將車體前部頂起,然后打開車體側門。
用扳手將車體內部固定L型支架的螺栓擰下,然后抽出L型支架。
將拖桿插入車體,用螺栓固定在車體內部,隨后放下前支撐腳,調節支撐腳到合適高度,然后插上固定銷。
將車廂內部的鎖鏈取出,掛在車廂底部兩端的鐵環上,隨后用鎖鏈鉤住拖桿的掛鉤;最后移出支撐物。
3、安裝后支撐腳
拔掉車廂尾部兩側固定后支撐腳的插銷,拔出支撐腳到合適位置,然后插上固定銷。
搖動搖桿調整后支撐腳高度,使車輪離地,車體重量落在支撐腳上。
4、安裝燈塔升降桿
將燈塔升降桿抬到車體頂部,放置到U型支架內,保證U型支架內的插銷插入升降桿上的定位孔。
將升降桿上的六芯電纜、四芯電纜分別通過車體上的大、小葛蘭接頭引入車體,并按照圖示將電纜線接好,注意電纜線的一一對應關系;安裝時注意上好填料,擰緊葛蘭接頭,保證密封效果。
安裝兩根電纜線時,應注意在車體外面留有15-20CM的余量,以免升降桿升降時電纜線受力。
5、安裝鋼絲繩
取下車體前端滑輪上面的兩個定位銷和升降桿前端的滑輪和定位銷。
將車體內絞盤上的鋼絲繩穿過車體底部滑輪位置的方孔,從滑輪下槽部位拉出,然后從升降桿前部取下的滑輪繞過,并將滑輪安裝在升降桿的前端位置,再將鋼絲繩拉回到車體底部滑輪的上部孔位并用銷軸將鋼絲繩固定。注意保證鋼絲繩前端的夾頭方向朝向,并保證處于夾緊狀態,不可松動。
安裝升降桿前部滑輪的上方孔位的銷軸,防止滑輪上鋼絲繩脫落。
6、安裝燈頭
擰下升降桿頂部橫梁固定燈頭的螺栓;然后調節四個燈頭的安裝支架致水平位置。
將四個燈頭依次固定在橫梁上。
將四個燈頭的輸入電纜線接入升降桿頂部的接線盒中,按圖示要求接好線;注意四個燈頭的接線順序。
安裝好接線盒蓋。
以上就是移動照明車的安裝使用方法，更多照明車產品與使用問題，歡迎咨詢：400-6537-859
